المواصفات الفنية
| أقصى قياس للزجاج | 6000×2440 mm |
| أقل قياس للزجاج | 400×400 mm |
| سمك الزجاج | 6～80 mm |
| طول الزجاج | 26200 mm |
| مصدر الطاقة الكهربائية | AC380V 50HZ |
| القدرة الكلية | 178 KW |
مقدمة عن المعدة

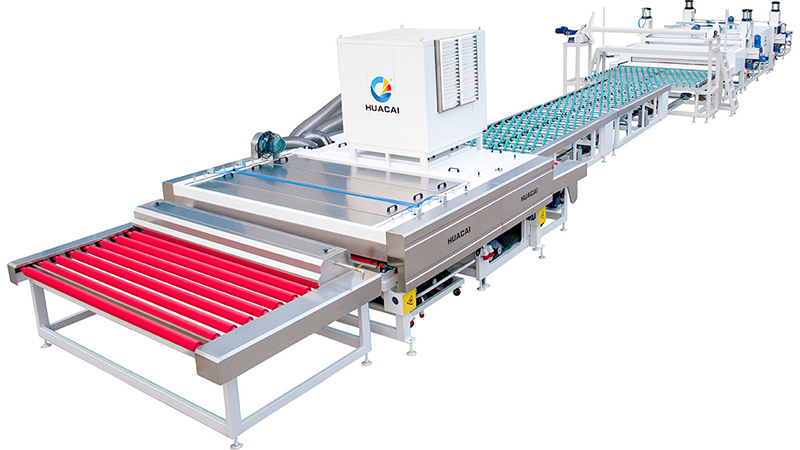

يتكون خط إنتاج الزجاج الرقائقي المسطح من ماكينة الغسل والتجفيف، طاولة تحميل الزجاج، جهاز تموضع الآلي، وحدة الرفع بقوة الألتصاق بشفط الهواء الآلية، ناقل التحويل، ماكين وضع فيلم PVB (حامل رول الفيلم PVB)، مكبس أسطونات الزجاج المسخن، الخ.
-

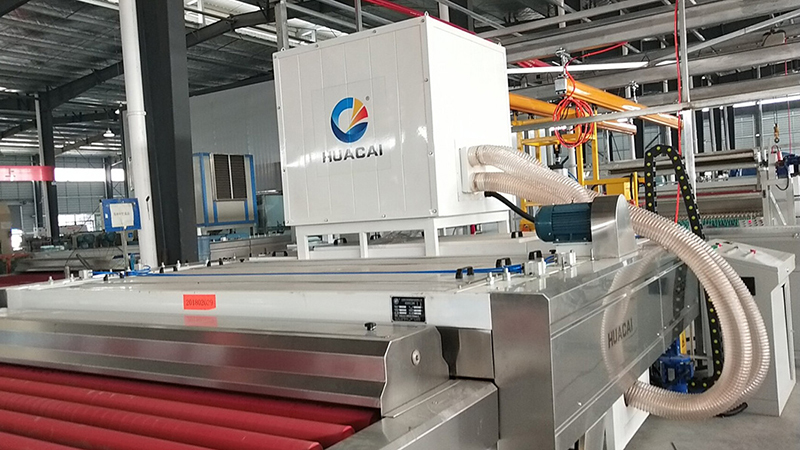

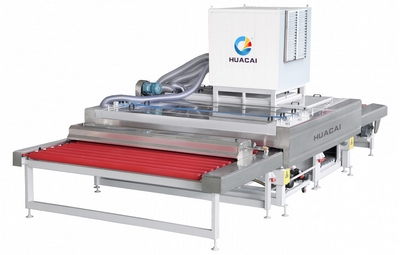

- ماكينة غسل الزجاج الأفقية QX2500C-LOW-Eتتميز ماكينة غسل زجاج منخفض الأنبعاث QX2500C-LOW-E بالتركيبة الأفقية وتتكون من وحدة التحميل، الغسل، التجفيف ووحدة التفريغ، نافخ الهواء، خزانة التحكم الكهربائي، الخ.
-
جهاز التموضع الآلي HP1600
يتميز جهاز التموضع الآلي بالتصميم الأفقي، مكون من إطار الماكينة، آلية التموضع، نظام النقل، نظام الهواء المضغوط، نظام التحكم الكهربائي، الخ.
-

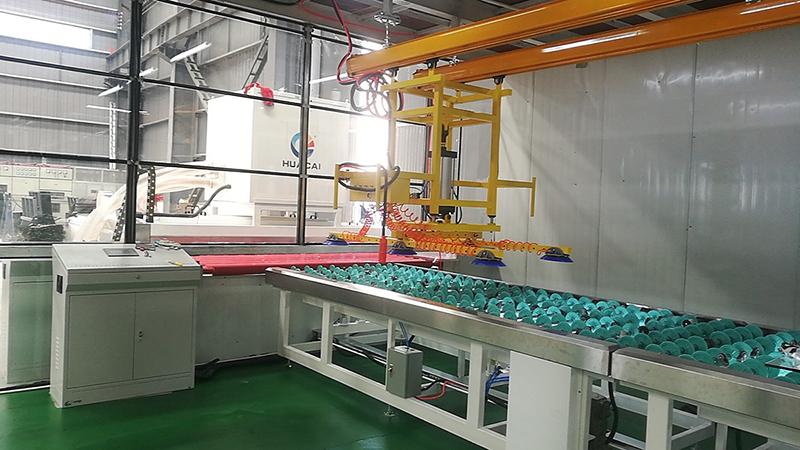

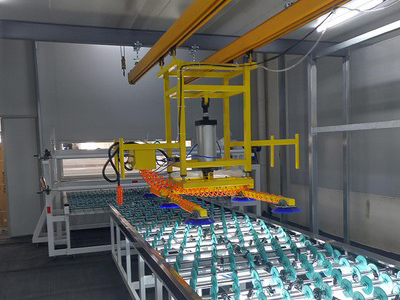

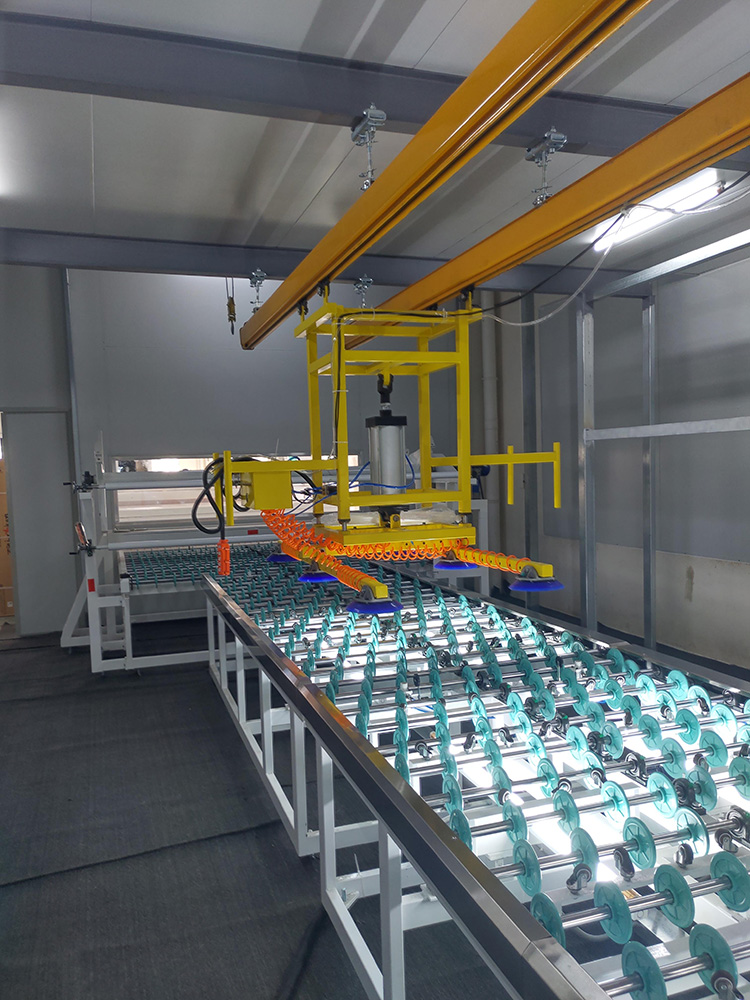

- رافعة مناولة الزجاج بشفاطات الهواء ماكينة مناولة الزجاج الآلية هذه تعتمد أكواب لشفط الهواء بحيث تعمل على نقل الزجاج، تتكون من مرفاع علوي (يتحرك على مسار محدد)، اكواب الشفط الهوائي، نظام التفريغ الهوائي "فاكيوم" ونظام التحكم الكهربائي.
-

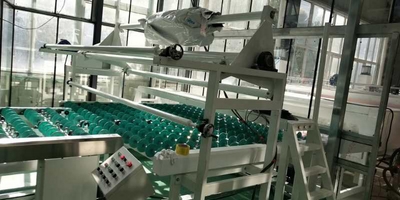

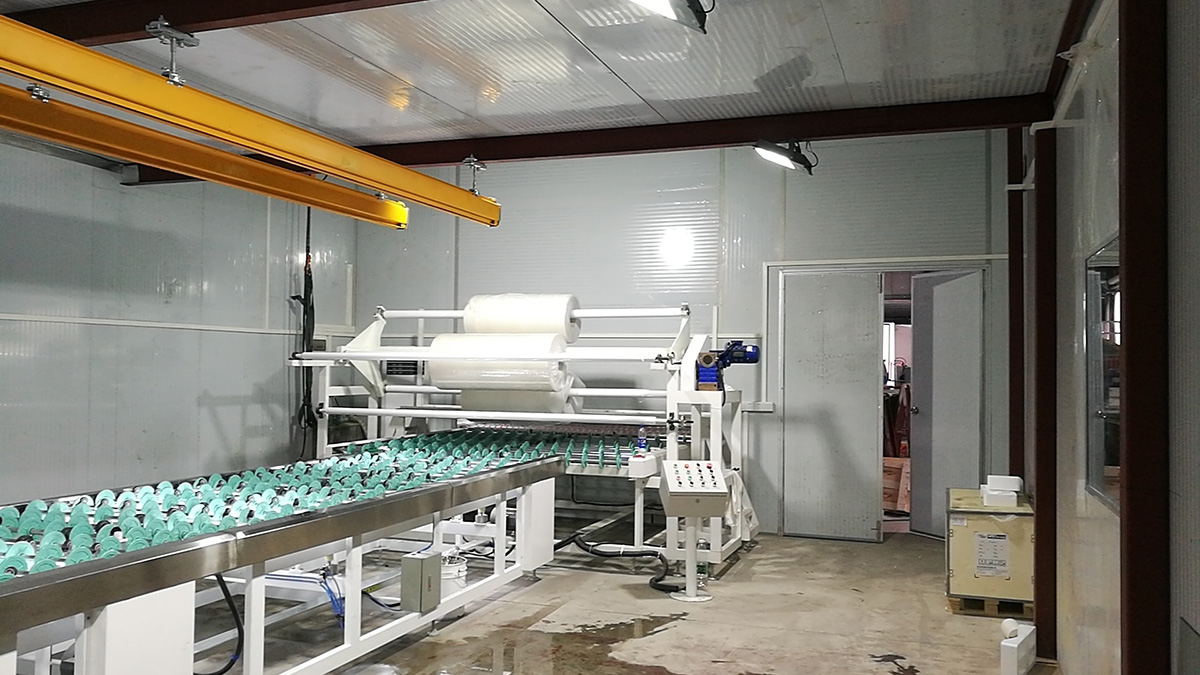

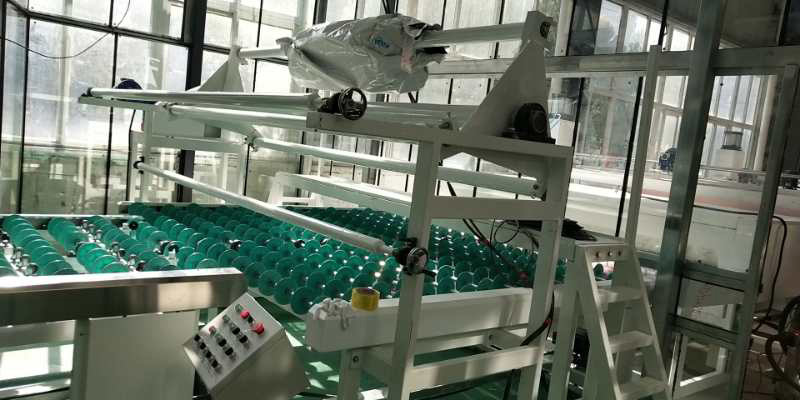

حاملة رول الفيلم PVB
يمكن تحميل ثلاث بكرات من فيلم PVB بمواصفات مختلفة. يتم تشغيل عمليات الفك وإعادة اللف للبكرات يدوياً. يتم تبديل بكرة الفيلم بواسطة الاستبدال بالرفع.
-

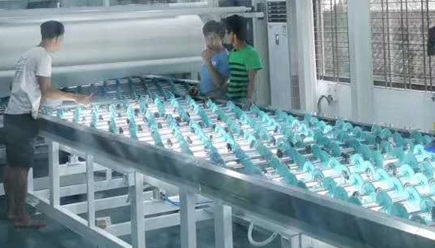

ناقل البكرات GD2500
يعتمد ناقل البكرات تركيبة الإطار الأفقي ويتكون من إطار الماكينة، نظام النقل ونظام التحكم الكهربائي.
إطار الماكينة ملحوم من قطاعات الفولاذ المقاوم للصدأ ومرشوش بالطلاء.
يستخدم ناقل البكرات الناقل الجنزيري ويتم ضبط سرعة النقل بواسطة نظام VFD ويحقق العرض الرقمي للبارامترات.
-

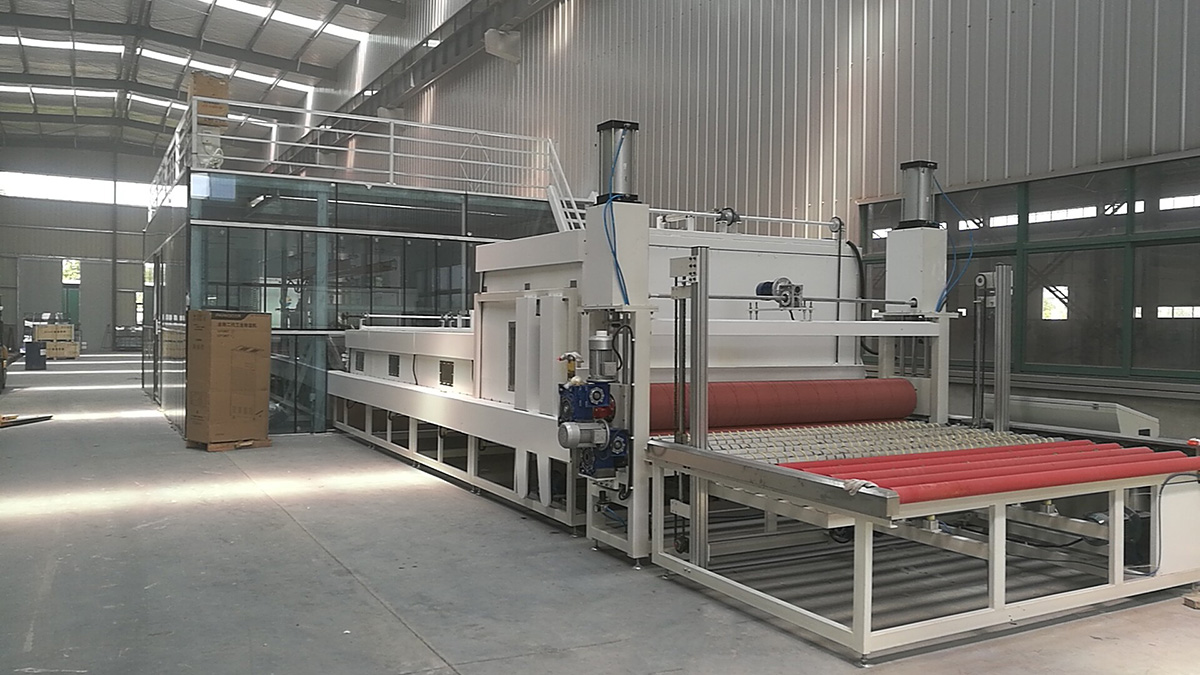

- ماكينة الترقيق الحراري للزجاج GY2500ماكينة الترقيق الحراري للزجاج تتكون من الخزانة الكهربائية ووحدة التحميل، التسخين المسبق، المعالجة المسبقة (التشغيل المستقل)، التسخين الأول، التسخين الثاني، أسطونات الترقيق (المشغل المستقل) وقسم عدم التحميل.
