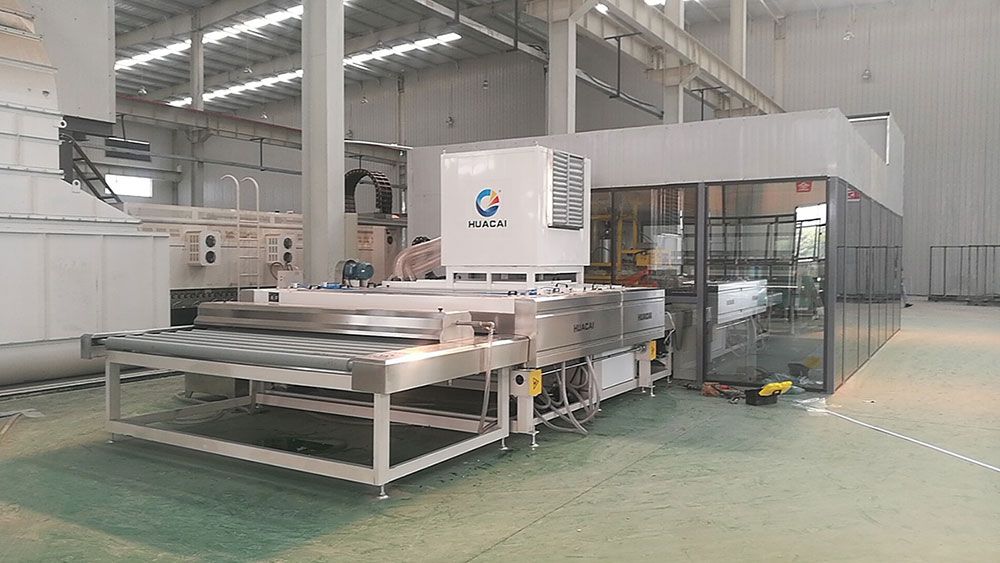

خط إنتاج الزجاج الرقائقي المسطح
  • خط إنتاج الزجاج الرقائقي المسطح
  • خط إنتاج الزجاج الرقائقي المسطح
  • خط إنتاج الزجاج الرقائقي المسطح
  • خط إنتاج الزجاج الرقائقي المسطح
  • خط إنتاج الزجاج الرقائقي المسطح

    • خط إنتاج الزجاج الرقائقي المسطح

    Flat Laminated Glass Line

    الزجاج الرقائقي أو مايعرف بالزجاج متعدد الطبقات هو نوع من زجاج الأمان، يتكون من لوحين أو كثر من الزجاج بينهما طبقة أو أكثر من راتنجيـات بوتيرال البولي فينيل (PVB) والمعالج بالحرارة والضغط. خط إنتاج الزجاج المجلتن المسطح هذا مخصص لإنتاج الزجاج متعدد الطبقات والمستخدمة في العديد من التطبيقات منها الهندسة المعمارية، التصميم الداخلي وصناعة السيارات.

    يعتمد خط إنتاج الزجاج المجلتن العديد من أنواع عناصر التسخين: أنبوب التسخين من الكوارتز، أنبوب أشعاع الشعة تحت الحمراء بموجة متوسطة وأنبوب التسخين من الفولاذ المقاوم للصدأ. يتميز خط إنتاج زجاج متعدد الطبقات المسطح بالقدرة الإنتاجية والكفاءة العاليتين، سهولة التشغيل، الأداء الموثوق والأمان العالي. يمكن تخصيص تكوين الخط حسب مقاسات العميل لكي يتوافق مع متطلباته الخاصة.

    المواصفات الفنية
    الموديل أقصى قياس للزجاج (mm) أقل قياس للزجاج (mm) سمك الزجاج (mm) القدرة الكلية أنبوب كوارتز التسخين (KW) القدرة الإنتاجية (m²/8h)
    JC1660 1600x6000 420 4-40 86 400
    JC2060 2000x6000 420 4-80 114 520
    JC2560 2500x6000 420 4-80 138 650
    JC2580 2500x8000 420 4-80 156 800
    JC3060 3000x6000 450 4-80 176.5 1300
    JC33150 3300x15000 450 4-80 225 1600
    مقدمة عن المعدة

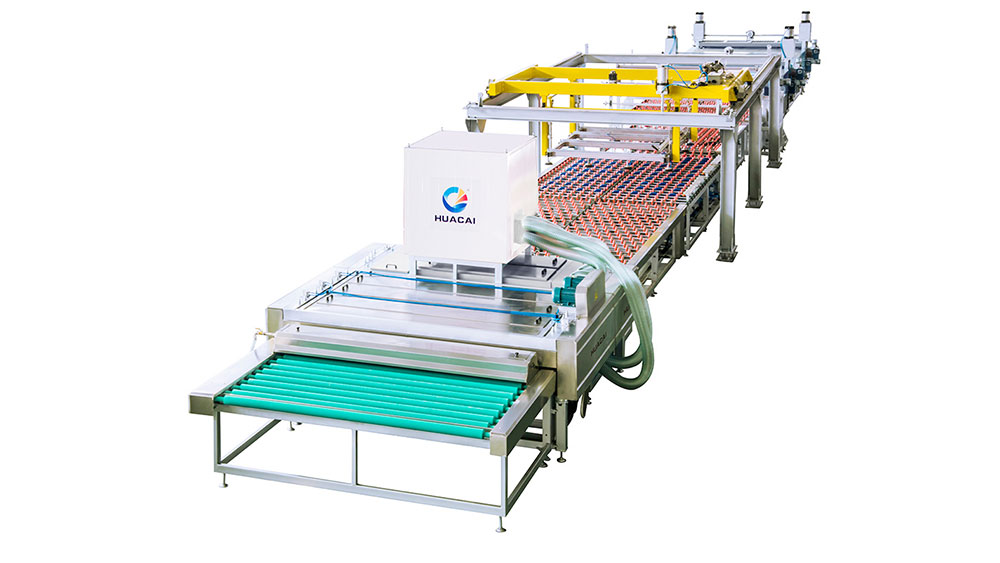

    يتكون خط إنتاج الزجاج الرقائقي الآلي من ماكينة غسل الزجاج، طاولة تحميل الزجاج الأوتوماتيكية، طاولة إمالة الزجاج، وحدة الرفع بقوة الألتصاق بشفط الهواء الآلية، ماكينة وضع طبقة PVB، ماكينة أسطوانات الكبس والفرن البخاري "الأوتوكلاف" لتصفيح الزجاج، الخ. حيث يحقق ذلك الإنتاج الآلي الكامل وكفاءة الإنتاج العالية.

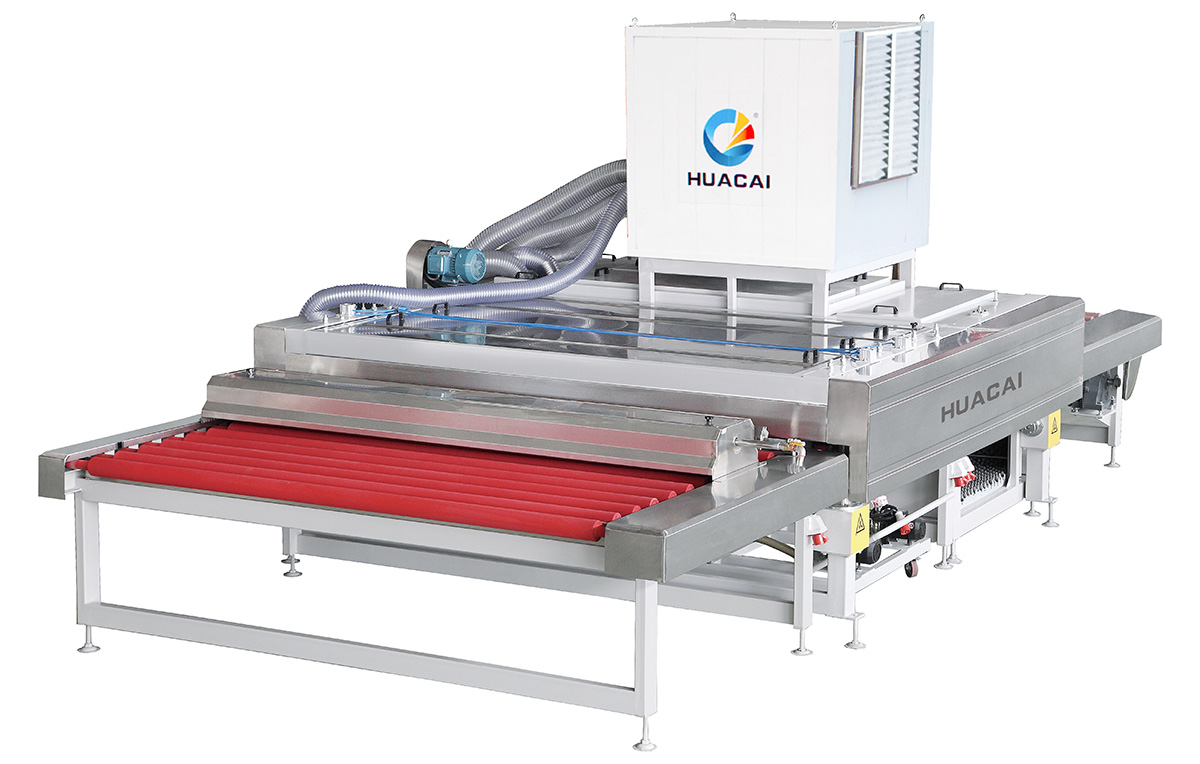

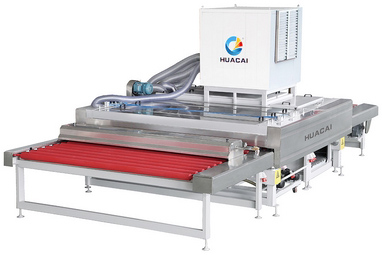

      1. ماكينة غسل الزجاج الأفقية QX2500C-LOW-E
      2. ماكينة غسل الزجاج الأفقية QX2500C-LOW-Eتتميز ماكينة غسل زجاج منخفض الأنبعاث QX2500C-LOW-E بالتركيبة الأفقية وتتكون من وحدة التحميل، الغسل، التجفيف ووحدة التفريغ، نافخ الهواء، خزانة التحكم الكهربائي، الخ.
      1. جهاز التموضع الآلي HP1600
      2. جهاز التموضع الآلي HP1600يتميز جهاز التموضع الآلي بالتصميم الأفقي، مكون من إطار الماكينة، آلية التموضع، نظام النقل، نظام الهواء المضغوط، نظام التحكم الكهربائي، الخ.
        إطار جسم الماكينة ملحوم من مواد الفولاذ القياسي مع طبقة من الطلاء. يعتمد المحرك الرئيسي ناقل الجنزير، نظام VFD والعرض الرقمي.
        طاولة التجميع مجهزة بآلية الرفع بالهواء المضغوط والعجلات الشاملة. حواف الطاولة مجهزة بعجلات التموضع لتصحيح تموضع الزجاج.
      1. رافعة مناولة الزجاج بشفاطات الهواء
      2. رافعة مناولة الزجاج بشفاطات الهواء ماكينة مناولة الزجاج الآلية هذه تعتمد أكواب لشفط الهواء بحيث تعمل على نقل الزجاج، تتكون من مرفاع علوي (يتحرك على مسار محدد)، اكواب الشفط الهوائي، نظام التفريغ الهوائي "فاكيوم" ونظام التحكم الكهربائي.
        يتم التحكم في ضغط الشفط الهوائي بواسطة مولد التفريغ الهوائي ذو الدقة العالية SMC. رفع أكواب الشفط تتم بواسطة تقنية الهواء المضغوط، الموثوقة والأمنة.

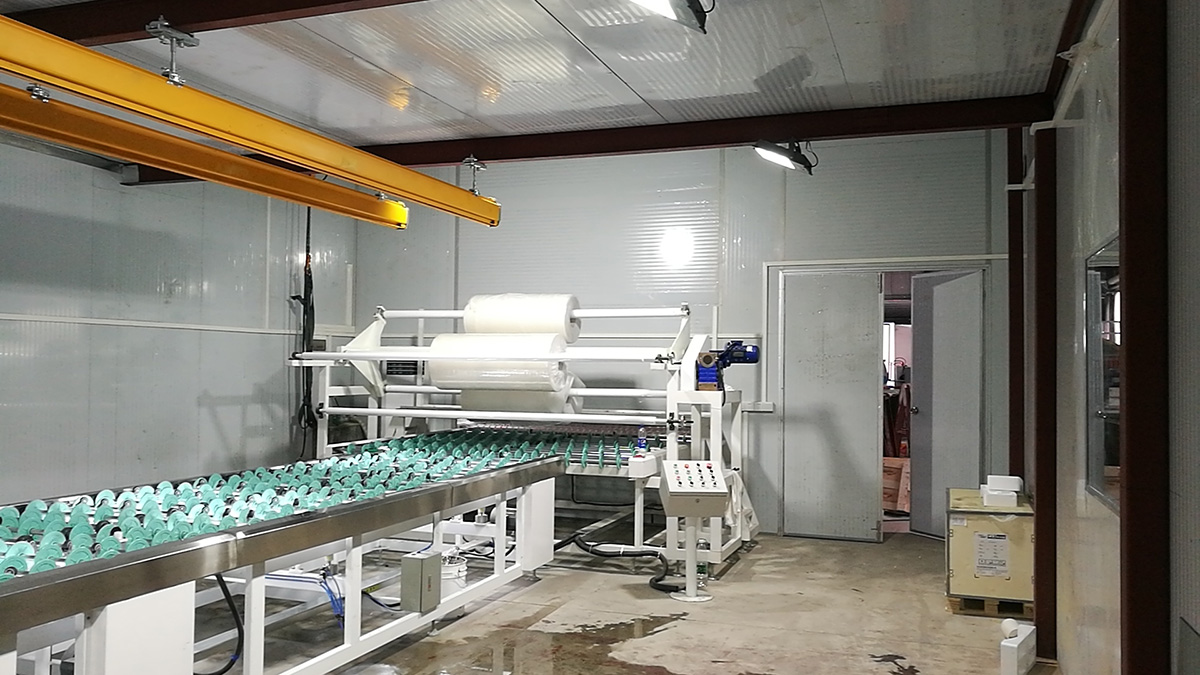

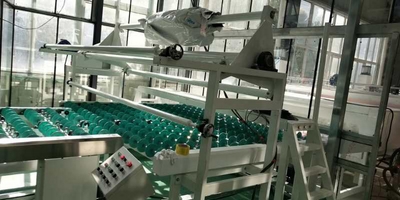

      1. حاملة رول الفيلم PVB

      2. حاملة رول الفيلم PVB

        يمكن تحميل ثلاث بكرات من فيلم PVB بمواصفات مختلفة. يتم تشغيل عمليات الفك وإعادة اللف للبكرات يدوياً. يتم تبديل بكرة الفيلم بواسطة الاستبدال بالرفع.
      1. ناقل البكرات GD2500

      2. ناقل البكرات GD2500

        يعتمد ناقل البكرات تركيبة الإطار الأفقي ويتكون من إطار الماكينة، نظام النقل ونظام التحكم الكهربائي. إطار الماكينة ملحوم من قطاعات الفولاذ المقاوم للصدأ ومرشوش بالطلاء.
        يستخدم ناقل البكرات الناقل الجنزيري ويتم ضبط سرعة النقل بواسطة نظام VFD ويحقق العرض الرقمي للبارامترات.

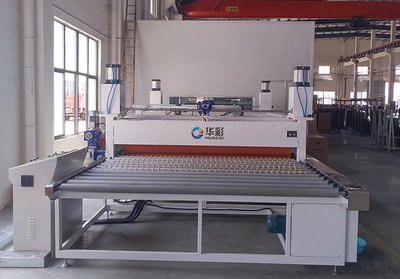

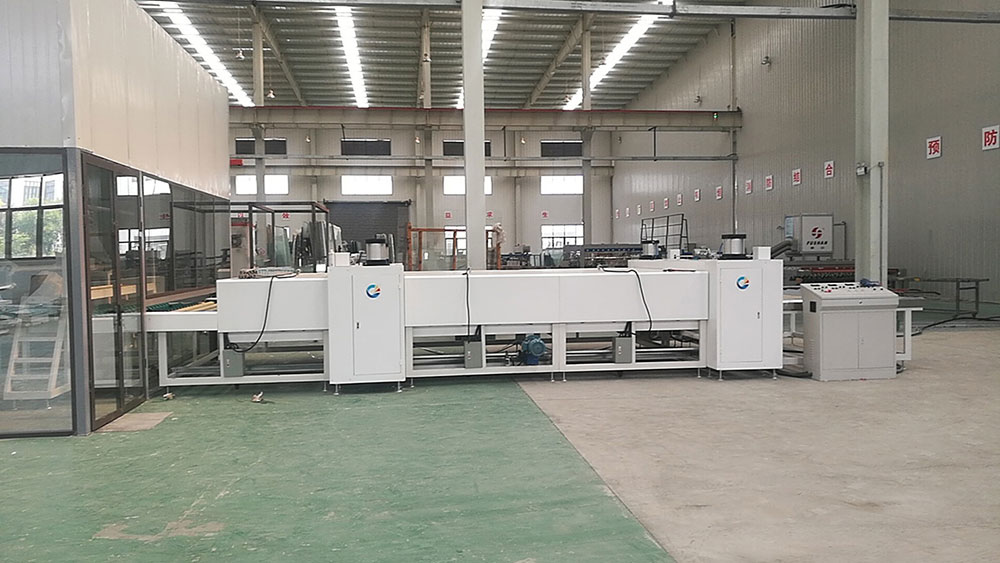

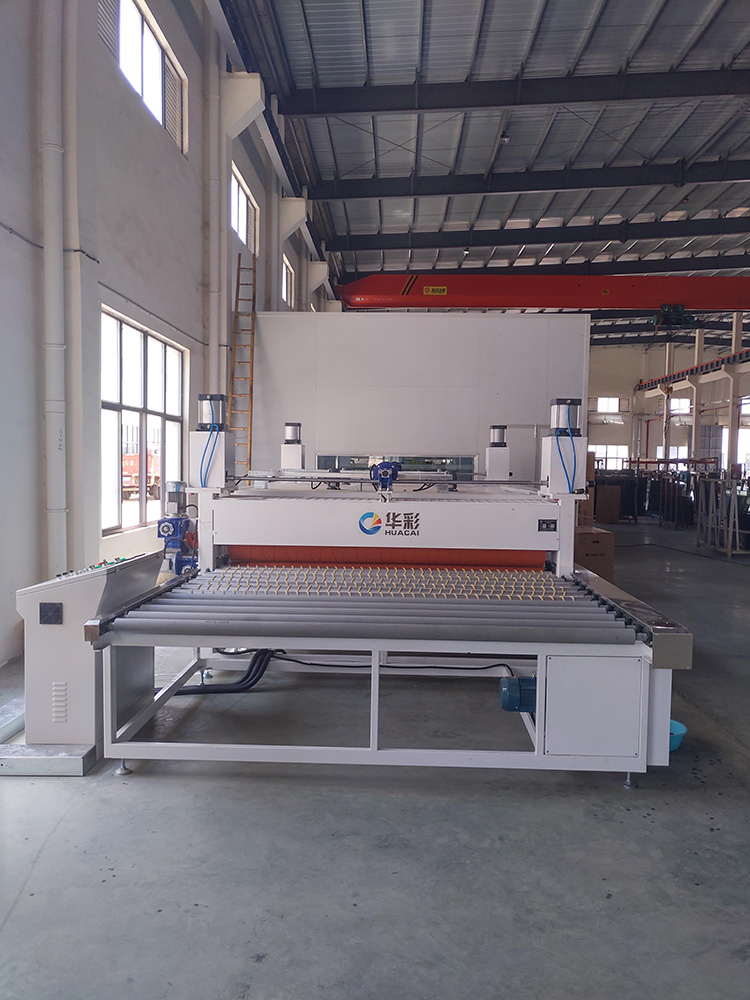

      1. ماكينة الترقيق الحراري للزجاج GY2500
      2. ماكينة الترقيق الحراري للزجاج GY2500ماكينة الترقيق الحراري للزجاج تتكون من الخزانة الكهربائية ووحدة التحميل، التسخين المسبق، المعالجة المسبقة (التشغيل المستقل)، التسخين الأول، التسخين الثاني، أسطونات الترقيق (المشغل المستقل) وقسم عدم التحميل. بعد خضوع لعملية التسخين المسبق، المعالجة المسبقة، التسخين والمعالجة، طبقة أو طبقتين من الزجاج وطبقة متوسطة من PVB ، حيث يتم ربطها مع بعض لتكوين الزجاج الرقائقي "مجلتن". الأسطوانات المطاطية المقاومة لدرجات الحرارة العالية المستوردة لديها القدرة على الضغط المنتظم على الزجاج المتعدد الطبقات من خلال مروره بين الأسطوانت لإزالة الفقعات الهوائية وضمان تأثير الألتصاق الكامل بين العناصر المكونة.

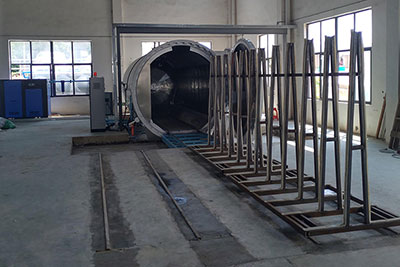

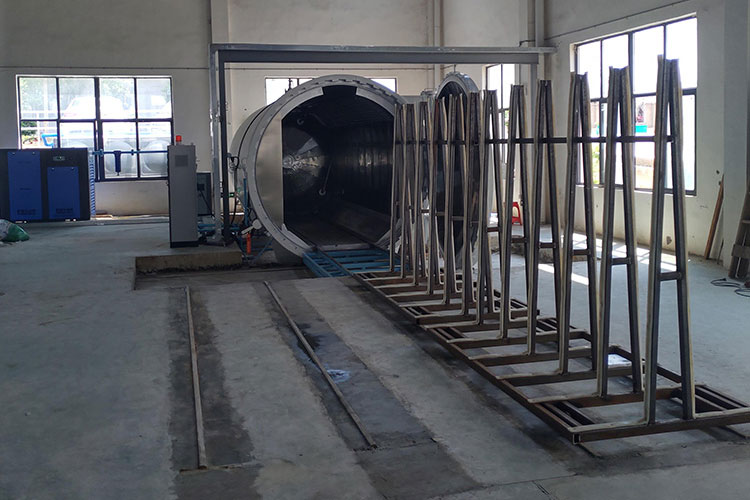

      1. أوتوكلاف ترقيق الزجاج DN2850 (Ø2.85 متر×6 متر)
      2. أوتوكلاف ترقيق الزجاج DN2850 (Ø2.85 متر×6 متر)الفرن البخاري "أوتوكلاف" لمعالجة ترقيق الزجاج من المعدات المهمة في خط إنتاج الزجاج المجلتن. يجمع بقوة التماسك بين طبقات الزجاج والطبقات البينية من البلاستيك من خلال المالجة بالتسخين، الضغط وعمليات التبريد. يتكون أوتكلاف تصفيح الزجاج من وحدة التسخين، وحدة التبريد والحفظ الحراري. يشمل أوتوكلاف معالجة الزجاج متعدد الطبقات أيضاً على نظام التحكم الذكي.
